Metallographischer Atlas
Bild 1: GE 240 Gegossen (x 500-fach)

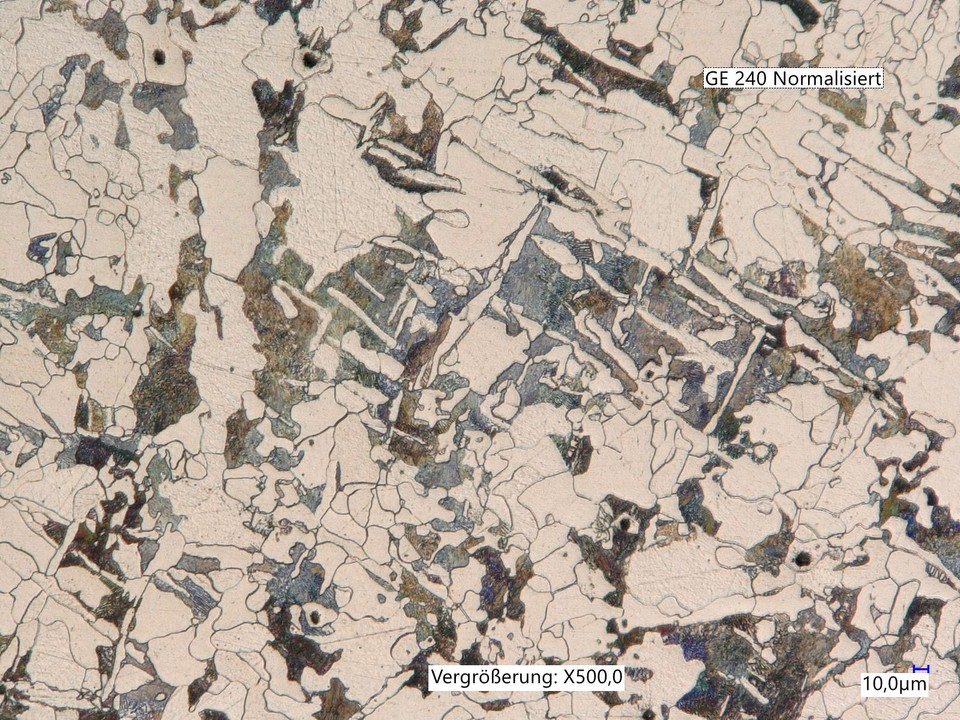

Bild 2: GE 240 Normalisiert (x 500-fach)
Chemische Analyse (nach DIN 10293:2005)
| C: | max. 0,23 |
| Si: | max. 0,30 |
| Mn: | max. 0,60 |
Gefügeaufbau
Bild 1
– Widmanstättengefüge (rasche Abkühlung)
– Grobkörniges Gefüge mit Ferritnadeln in einer perlitischen Matrix
– Festigkeit: 204 HV 30 (660 MPa)
Bild 2
– Ferrit nicht komplett umgewandelt und Perlit
– Festigkeit: 178 HV 30 (575 MPa)

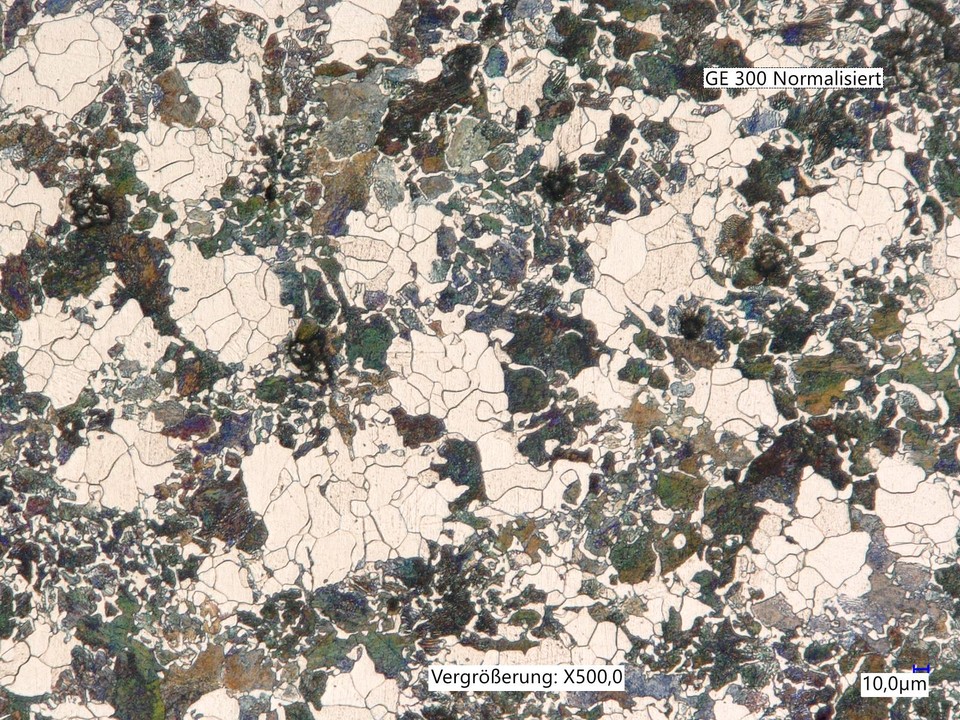

Bild 3: GE 300 Normalisiert (x 500-fach)
Chemische Zusammensetzung (nach DIN 10293:2005)
| C: | 0,4 |
| Si: | 0,3 |
| Mn: | 0,6 |
Gefügeaufbau
Bild 3
– Ferrit+Perlit
– Festigkeit: 131 HV 30 (415 MPa)
Bild 4: GS17Mn5 Normalisiert (x 100-fach)
Chemische Analyse (nach DIN 10293:2005)
| C: | 0,15-0,20 |
| Si: | max. 0,60 |
| Mn: | 1,0-1,60 |
| Ni: | max. 0,4 |
Gefügeaufbau
Bild 4
– Dentritische Struktur mit gleichmäßig verteilten eutektischem Graphit
– Festigkeit: 175 HV 30 (560 MPa)
Bild 5: G20Mn5 Normalisiert (x 500-fach)
Chemische Zusammensetzung (nach DIN 10293:2005)
| C: | 0,17-0,23 | P: | 0,035 |
| Si: | max. 0,6 | S: | 0,035 |
| Mn: | 1,1-1,4 | Cr: | 0,3 |
Gefügeaufbau
Bild 5
– Ferrit+Perlit
– Festigkeit: 169 HV 30 (545 MPa)
Bild 6: G26CrM04 Normalisiert (x 500-fach)
Chemische Zusammensetzung (nach DIN 10293:2005)
| C: | 0,22-0,29 | Cr: | 0,95-1,20 |
| Si: | 0,30-0,50 | Mo: | 0,15-0,30 |
| Mn: | 0,60-0,80 | P: | max. 0,025 |
Gefügeaufbau
Bild 6
– Dendritisches Gefüge mit eutectic Ferrit
– Festigkeit: 292 HV 30 (930 MPa)
Bild 7: G42CrMo Gegossen

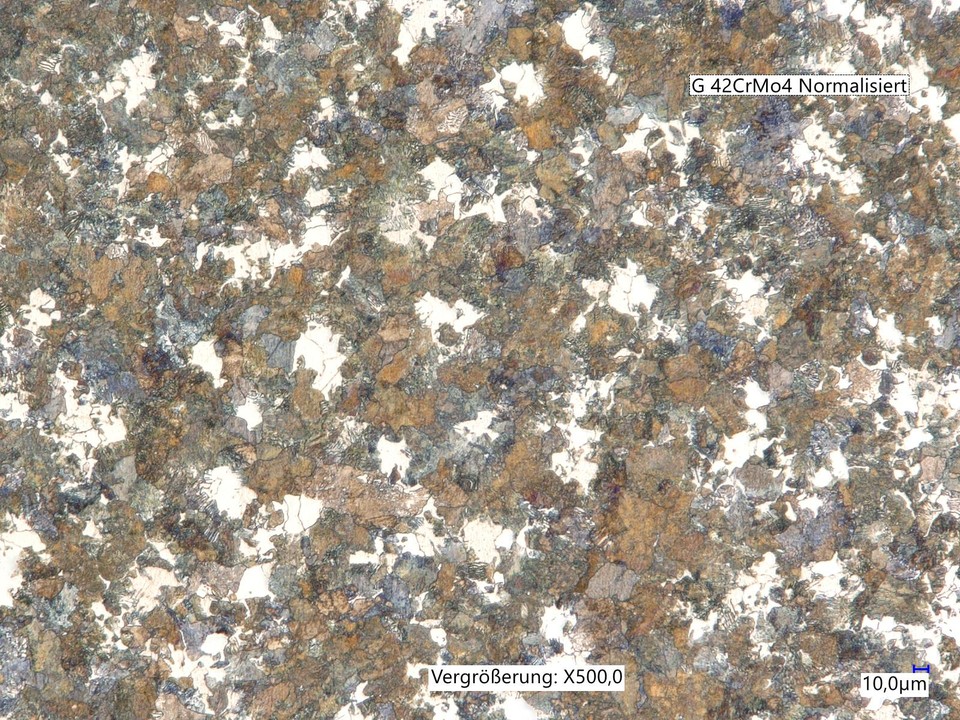

Bild 8: G42CrMo4 Normalisiert (x 500-fach)
Bild 9: G42CrMo4 Vergütet (x 500-fach)
Chemische Analyse (nach DIN 10293:2005)
| C: | 0,38-0,45 | Cr: | 0,80-1,20 |
| Si: | max. 0,60 | Mo: | 0,15-0,30 |
| Mn: | 0,6-1,00 |
Gefügeaufbau
Bild 7
– 90% Perlit + 10% Ferrit
– Festigkeit: 855 MPa
Bild 8
– gleichmäßig verteilter Ferrit und Perlit
– Festigkeit: 660 MPa
Bild 9
– gleichmäßig verteilter Ferrit und Perlit
– Festigkeit: 675 MPa
Bild 10: GS40MnCrSi3 Normalisiert (x 500-fach)
Chemische Zusammensetzung (nach DIN 10293:2005)
| C: | 0,35-0,45 | Cr: | 0,50-0,80 |
| Si: | 0,50-0,75 | ||
| Mn: | 0,60-1,00 |
Gefügeaufbau
Bild 10
– Gleichmäßig verteilter Ferrit und Perlit
– Festigkeit: 640 MPa
Bild 11: GS 52 Normalisiert (x 500-fach)
Chemische Zusammensetzung (nach DIN 10293:2005)
| C: | 0,18-0,23 | Cr: | max. 0,30 |
| Si: | 0,45-0,60 | Mo: | max. 0,15 |
| Mn: | 0,2-0,5 | Ni: | max. 0,40 |
Gefügeaufbau
Bild 11
– Ferrit und Perlit
– Festigkeit: 198 HV 30 (640 MPa)
Bild 12: GP 240 GH Normalisiert (x 500-fach)
Chemische Zusammensetzung (nach DIN 10293:2005)
| C: | 0,18-0,23 | Cr: | < 0,30 |
| Si: | max. 0,60 | Mo: | < 0,12 |
| Mn: | 0,5-1,2 | Ni: | < 0,40 |
Gefügeaufbau
Bild 12
– Ferrit und Perlit
– Festigkeit: 178 HV 30 (560 MPa)
Bild 13: EN-GJS 400-15 Gegossen (x 500-fach)
Chemische Zusammensetzung (nach DIN EN 1563)
| C: | 3,40-3,60 |
| Si: | 2,70-2,90 |
| Mn: | < 0,10 |
Gefügeaufbau
Bild 13 Gusseisen mit Kugelgraphit:
– Graphit besteht aus Typ V und VI
– Graphit in Kugelform-ISO 945
– Die Matrix im Kernbereich ist vorwiegend ferritisch mit <10%Pe
– Karbide sind sehr fein verteilt
– Festigkeit: 206 HV 30 (660 MPa)

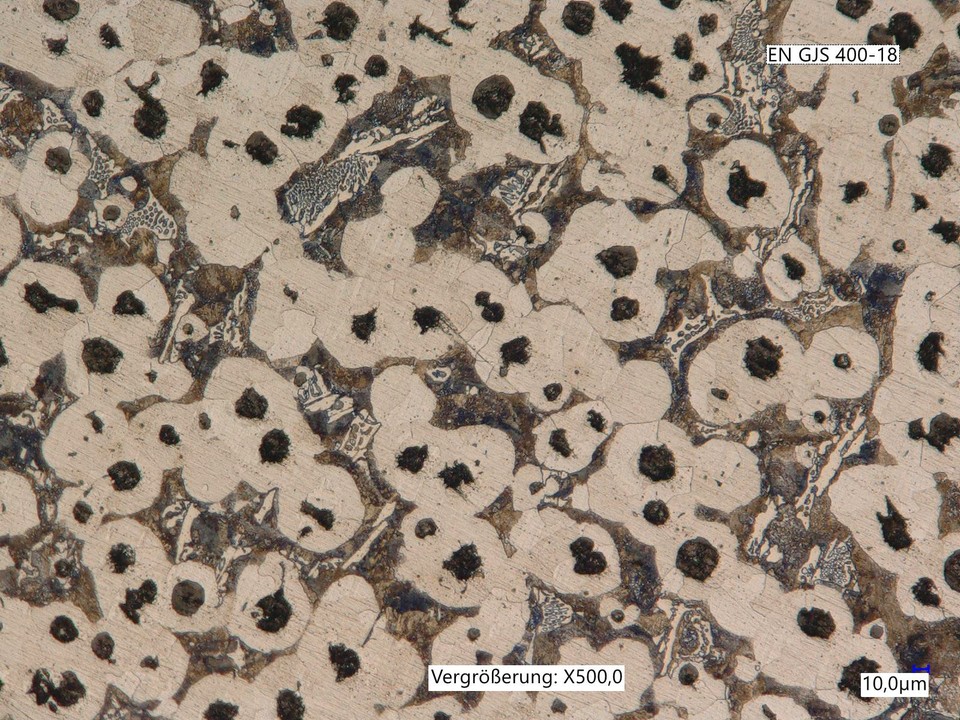

Bild 14: EN-GJS 400-18 Gegossen (x 500-fach)
Chemische Zusammensetzung (nach DIN EN 1563)
| C: | 3,5-3,8 |
| Si: | 2-3 |
| Mn: | 0,4 |
Gefügeaufbau
Bild 14 Gusseisen mit Kugelgraphit:
– Graphit besteht aus Typ V und VI
– Graphit in Kugelform-ISO 945
– Die Matrix im Kernbereich ist vorwiegend ferritisch mit <10%Pe
– Karbide sind sehr fein verteilt
– Festigkeit: 200 HV 30 (640 MPa)
Bild 15: EN-GJS 500-7 Gegossen
Chemische Zusammensetzung (nach DIN EN 1563)
| C: | 3,5-3,8 |
| Si: | 2-3 |
| Mn: | 0,4 |
Gefügeaufbau
Bild 15 Gusseisen mit Kugelgraphit:
– Graphit besteht aus Typ V und VI
– Graphit in Kugelform-ISO 945
– Die Matrix im Kernbereich ist 50% ferritisch mit 50% Pe
– Festigkeit: 200 HV 30 (640 MPa)
Bild 16: EN-GJS 600-3 Gegossen
Chemische Zusammensetzung (nach DIN EN 1563)
| C: | 3,4-3,85 | P: | max. 0,10 |
| Si: | 2,7-2,9 | S: | max. 0,02 |
| Mn: | 0,1-0,3 |
Gefügeaufbau
Bild 16 Gusseisen mit Kugelgraphit mit ~95% Perlit:
– Festigkeit: 263 HV 30 (850 MPa)

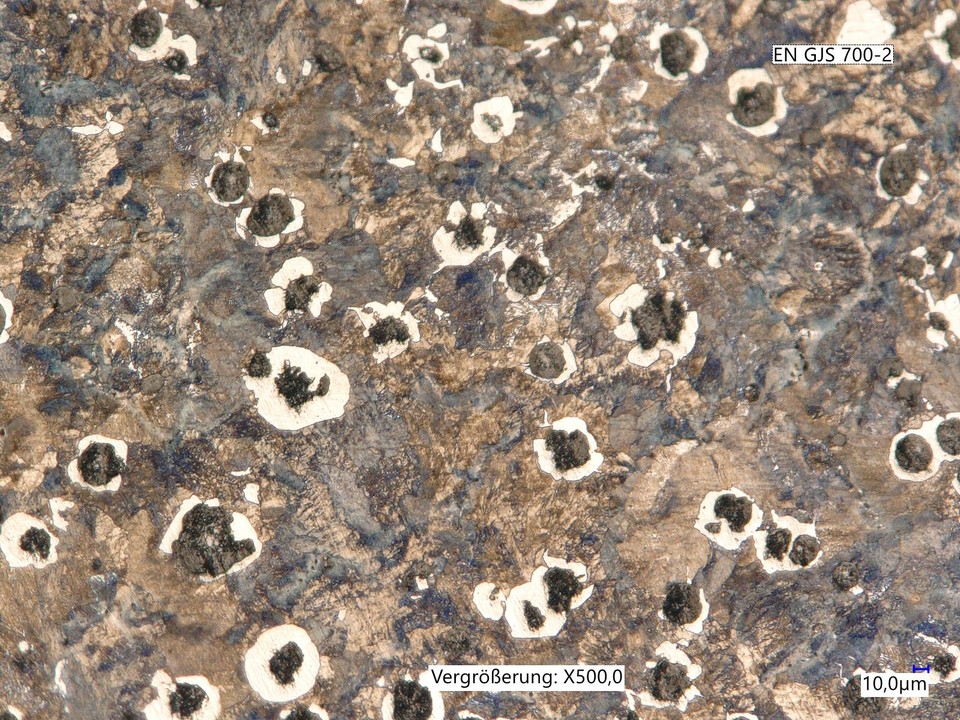

Bild 17: EN-GJS 700-2 Gegossen (x 500-fach)
Bild 17: EN-GJS 700-2 Gegossen Vergütet
Chemische Zusammensetzung (nach DIN EN 1563)
| C: | 3,4-3,85 | P: | max. 0,10 |
| Si: | 2,7-2,9 | S: | max. 0,02 |
| Mn: | 0,1-0,3 |
Gefügeaufbau
Bild 17 Gusseisen mit Kugelgraphit
– die Matrix im Kernbereich ist überwiegend perlitisch >80%
– Festigkeit für EN-GJS 700-2 Gegossen: 273 HV 30 (880 MPa)
– Festigkeit für EN-GJS 700-2 Vergütet: 287 HV 30 (915 MPa)

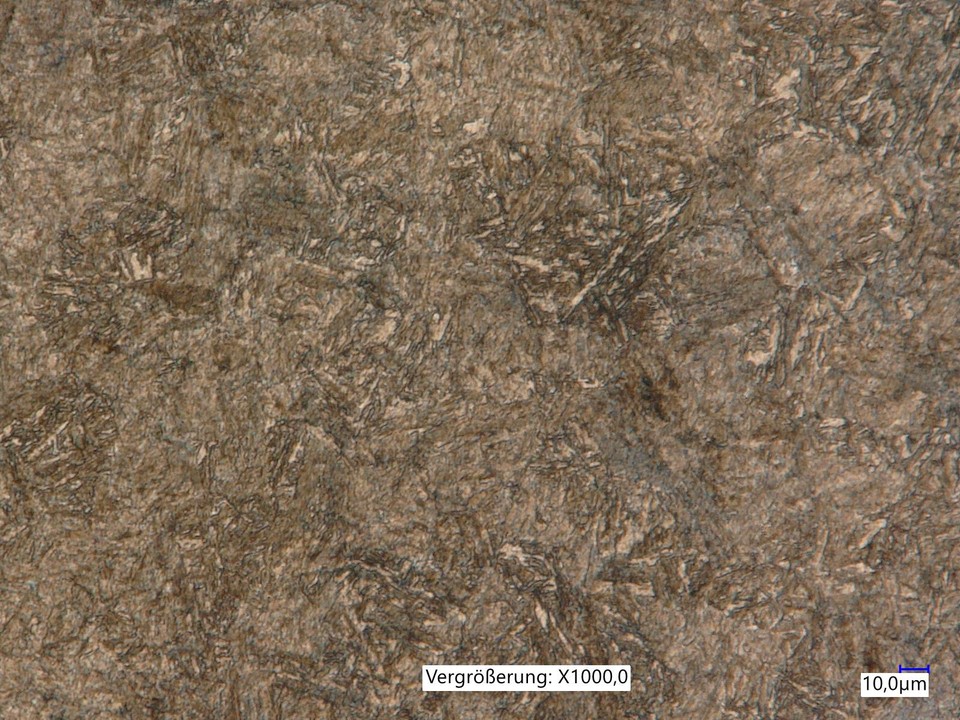

Bild 18: x3CrNiM013-4 Geschmiedet und Vergütet (x 1000-fach)
Chemische Zusammensetzung (nach DIN EN 1563)
| C: | max. 0,05 | Mo: | 0,4-0,7 |
| Si: | max. 0,6 | Ni: | 3,5-4,5 |
| P: | max. 0,035 | Mn: | max. 1,0 |
| S: | max. 0,15 | Cr: | 12-14 |
Gefügeaufbau
Bild 18 Sorbitisches Gefüge
– Festigkeit: 281 HV 30 (880 MPa)
Bild 19: 34CrNiM06 Geschmiedet und Vergütet (x 1000-fach)
Chemische Zusammensetzung (nach DIN EN 1563)
| C: | 0,30-0,38 | Mo: | 0,15-0,30 |
| Si: | max. 0,4 | Ni: | 1,3-1,7 |
| P: | max. 0,035 | Mn: | 0,5-0,8 |
| S: | max. 0,035 | Cr: | 1,3-1,7 |
Gefügeaufbau
Bild 19 Ferritfreies Vergütungsgefüge
– Festigkeit: 266 HV 30 (856 MPa)

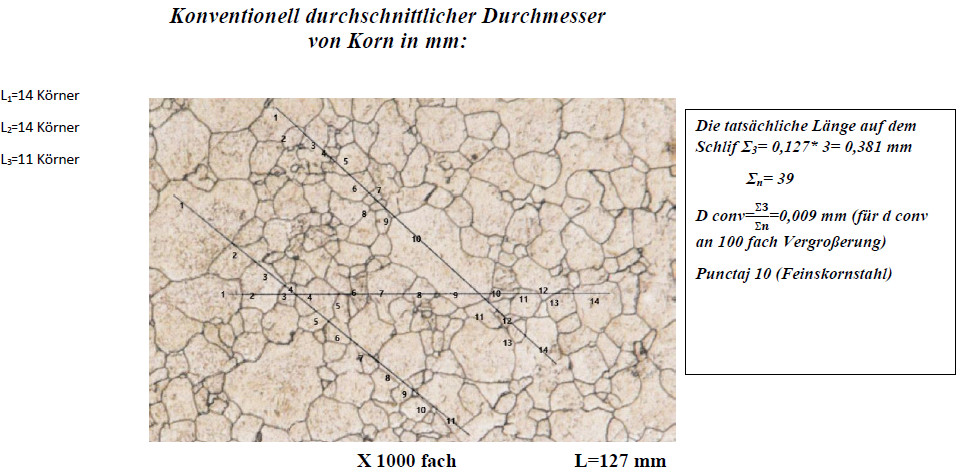

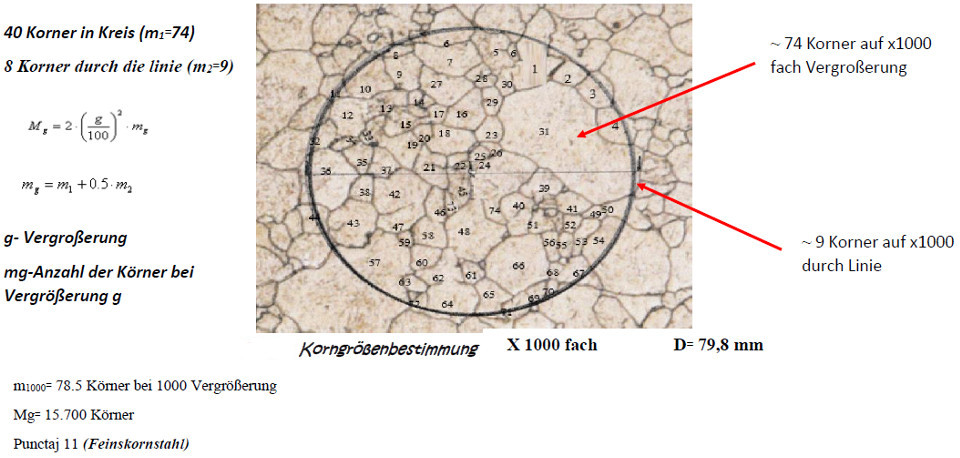

Bild 20: Korngrößenbestimmung
Zusammenarbeit generiert optimale Lösungen!
Ich möchte mich für die Unterstützung bei der Olbersdorfer Guss GmbH und der Schmiedewerke Gröditz GmbH bedanken!
